Проводники и диэлектрики в электрическом поле

Содержание:

23 августа 2023
11 минут
2266

Преподаватель физики

Внесение некоторого вещества в электрическое поле может привести к существенному его изменению; это обусловлено тем, что вещество составляют заряженные частицы. Если внешнее поле отсутствует, распределение частиц вещества происходит таким образом, что электрическое поле, которое они создают, в среднем по объемам, включающим большое число атомов или молекул, равно нулю. Если внешнее поле присутствует, заряженные частицы перераспределяются, и в веществе возникает собственное электрическое поле. Полное электрическое поле $\vec{E}$ включает в себя (согласно принципу суперпозиции) внешнее поле $\vec{E_{0}}$ и внутреннее поле $\vec{E^{'}}$ которое создается заряженными частицами вещества.

Электрические свойства веществ обуславливают их многообразие. Самые широкие классы веществ – это проводники и диэлектрики.

Проводники

Отличительная черта проводников заключается в наличии свободных зарядов (электронов), принимающих участие в тепловом движении и способных осуществлять перемещение по всему объему проводника. Типичным примером проводников служат металлы.

Определение 1

Если внешнее поле отсутствует, то в любом элементе объема проводника отрицательный свободный заряд будет компенсироваться положительным зарядом ионной решетки. В проводнике, который внесен в электрическое поле, произойдет перераспределение свободных зарядов, следствием чего будет возникновение на поверхности проводника нескомпенсированных положительных и отрицательных зарядов (рис. $1.5.1$ ). Описанный процесс носит название электростатической индукции, а возникающие на поверхности проводника заряды называют индукционными зарядами.

Индукционными зарядами создается свое собственное поле $\vec{E^{'}}$ и оно компенсирует внешнее поле $\vec{E_{0}}$ во всем объеме проводника: $\vec{E} = \vec{E_{0}} + \vec{E^{'}} = 0$ (внутри проводника).

Определение 2

Полное электростатическое поле внутри проводника есть нуль, а потенциалы во всех точках являются одинаковыми и равными потенциалу на поверхности проводника.

Проводники

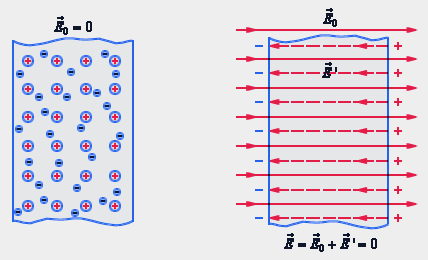

Рисунок $1.5.1 .$ Электростатическая индукция.

Все внутренние области проводника, который внесен в электрическое поле, остаются электронейтральными. Удаление некоторого объема, выделенного внутри проводника, а соответственно образование пустой полости, приведет к тому, что электрическое поле внутри полости станет равным нулю. На этом основана электростатическая защита – приборы, имеющие чувствительность к электрическому полю в целях исключения влияния поля помещают в металлические ящики (рис. 1.5.2).

Проводники

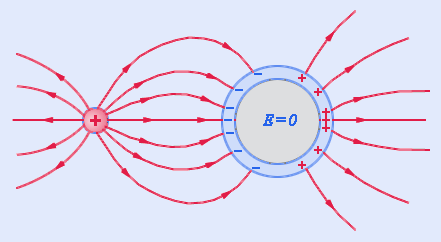

Рисунок $1.5.2 .$ Схема электростатической защиты. Поле в металлической полости равно нулю.

Поскольку поверхность проводника эквипотенциальна, необходимо, чтобы силовые линии у поверхности являлись перпендикуляром к ней.

Диэлектрики

Диэлектрики (изоляторы) отличаются от проводников тем, что не имеют свободных электрических зарядов. Диэлектрики включают в себя нейтральные атомы или молекулы. Заряженные частицы в нейтральном атоме являются связанными друг с другом и не имеют способности к перемещению под действием электрического поля по всему объему диэлектрика.

Внесение диэлектрика во внешнее электрическое поле $\vec{E_{0}}$ вызовет возникновение в нем некоторого перераспределения зарядов, которые входят в состав атомов или молекул. Следствием этого перераспределения является появление на поверхности диэлектрического образца избыточных нескомпенсированных связанных зарядов. Все заряженные частицы, которые образуют макроскопические связанные заряды, все так же входят в состав своих атомов.

Определение 3

Связанные заряды образуют электрическое поле $\vec{E^{'}}$ направленное внутри диэлектрика противоположно вектору напряженности $\vec{E_{0}}$ внешнего поля: данный процесс носит название поляризации диэлектрика.

Вследствие поляризации полное электрическое поле $\vec{E} = \vec{E_{0}} + \vec{E^{'}} = 0$ внутри диэлектрика становится по модулю меньше внешнего поля $\vec{E_{0}}$ .

Определение 4

Диэлектрическая проницаемость вещества – это физическая величина, которая есть отношение модуля напряженности $\vec{E_{0}}$ внешнего электрического поля, создаваемого в вакууме, к модулю напряженности $\vec{E}$ полного поля в однородном диэлектрике.

$ε = \frac{E_{0}}{E}$ .

Известно несколько механизмов поляризации диэлектриков: основные - это ориентационная и электронная поляризации. Проявление этих механизмов происходит в основном при поляризации газообразных и жидких диэлектриков.

Ориентационная или дипольная поляризация появляется, когда полярные диэлектрики состоят из молекул, у которых имеет место несовпадение центов распределения положительных и отрицательных зарядов. Такие молекулы представляют собой микроскопические электрические диполи.

Определение 5

Микроскопические электрические диполи – это нейтральная совокупность двух зарядов, являющихся равными по модулю и противоположными по знаку, расположенных на расстоянии друг от друга.

К примеру, дипольный момент имеет молекула воды, а также молекулы некоторых прочих диэлектриков ( $H_{2} S, N O_{2}$ и т. д.).

Когда внешнее электрическое поле отсутствует, оси молекулярных диполей по причине теплового движения имеют хаотичную ориентацию, в связи с чем на поверхности диэлектрика и в любом элементе объема электрический заряд в среднем является равным нулю.

Если внести диэлектрик во внешнее поле $\vec{E_{0}}$ , возникнет частичная ориентация молекулярных диполей. Вследствие этого поверхность диэлектрика получит нескомпенсированные макроскопические связанные заряды, создающие поле $\vec{E^{'}}$ направленное навстречу внешнему полю $\vec{E_{0}}$ (рис. $1.5.3$ ).

Диэлектрики

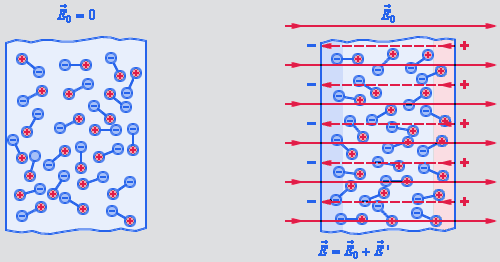

Рисунок $1.5.3 .$ Ориентационный механизм поляризации полярного диэлектрика.

Поляризация полярных диэлектриков обладает сильной зависимостью от температуры, поскольку тепловое движение молекул выступает в качестве дезориентирующего фактора.

Электронный или упругий механизм возникает при поляризации неполярных диэлектриков, молекулы которых не имеют при отсутствии внешнего поля дипольного момента. Электрическое поле, воздействуя на молекулы неполярных диэлектриков, вызывает их деформацию – положительные заряды смещаются в направлении вектора $\vec{E_{0}}$ а отрицательные – в противоположном направлении. В итоге каждая молекула становится электрическим диполем, ось которого имеет направление вдоль внешнего поля. Поверхность диэлектрика получает нескомпенсированные связанные заряды, которые создают свое поле $\vec{E^{'}}$ имеющее направление навстречу внешнему полю $\vec{E_{0}}$ Таким образом происходит поляризация неполярного диэлектрика (рис. $1.5.4$ ).

Деформация неполярных молекул, испытывающих влияние внешнего электрического поля, не имеет зависимости от теплового движения, т.е. поляризация неполярного диэлектрика не зависит от температуры.

Пример 1

В качестве примера неполярной молекулы можно рассмотреть молекулу метана $C H_{4}$ , в которой четырехкратно ионизированный ион углерода $C^{4 -}$ расположен в центре правильной пирамиды; в вершинах этой пирамиды - ионы водорода $H^{+}$ . Наложение внешнего электрического поля вызовет смещение иона углерода из центра пирамиды: в этом случае у молекулы возникнет дипольный момент, пропорциональный внешнему полю.

Диэлектрики

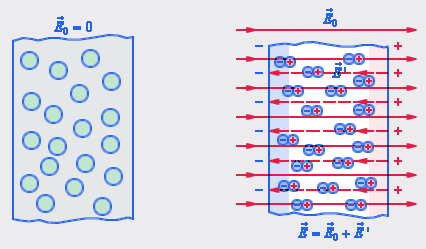

Рисунок $1.5.4 .$ Поляризация неполярного диэлектрика.

В электрическом поле $\vec{E^{'}}$ связанных зарядов, которое возникает при поляризации полярных и неполярных диэлектриков, происходит его изменение по модулю прямо пропорционально модулю внешнего поля $\vec{E_{0}}$ . В электрических полях значительной силы указанная закономерность может нарушаться: в таком случае получают проявление различные нелинейные эффекты. Для полярных диэлектриков в сильных полях возможно наблюдать эффект насыщения.

Определение 6

Эффект насыщения – это выстраивание всех молекулярных диполей вдоль силовых линий.

Когда диэлектрики неполярны, сильное внешнее поле, которое можно сравнить по модулю с внутриатомным полем, имеет возможность значимо деформировать атомы или молекулы вещества с изменением их электрических свойств. Но подобные явления почти никогда не наблюдаются, поскольку для этого необходимы поля, имеющие напряженность порядка $10^{10} - 10^{12} В / м$ . При этом гораздо раньше наступает электрический пробой диэлектрика.

Определение 7

Электронная поляризация – это процесс поляризации, при котором непарные молекулы получают деформацию электронных оболочек.

Этот механизм универсален, так как деформация электронных оболочек под влиянием внешнего поля происходит в атомах, молекулах и ионах любого диэлектрика.

Определение 8

Ионная поляризация – это поляризация твердых кристаллических диэлектриков, следствием которой является смещение ионов различных знаков, составляющих кристаллическую решетку, в противоположных направлениях при воздействии внешнего поля. В результате смещения на гранях кристалла образуются связанные (нескомпенсированные) заряды.

Пример 2

В качестве примера описанного механизма, можно рассмотреть поляризацию кристалла $N a C l$ , в котором ионы $N a^{+}$ и $C l^{-}$ составляют две подрешетки, вложенные друг в друга. При отсутствии внешнего поля каждая элементарная ячейка кристалла $N a C l$ является электронейтральной и не обладающей дипольным моментом. Во внешнем электрическом поле обе подрешетки сместятся в противоположных направлениях, т. е. кристалл подвергнется процессу поляризации.

Когда происходит процесс поляризации неоднородного диэлектрика, связанные заряды могут появиться не только на поверхности, но и в объеме диэлектрика. В таком случае электрическое поле $\vec{E^{'}}$ связанных зарядов и полное поле $\vec{E}$ будут обладать сложной структурой, зависящей от геометрии диэлектрика. Утверждение о том, что электрическое поле _formula_ в диэлектрике в $ε$ раз меньше по модулю по сравнению с внешним полем $\vec{E}$ точно верно лишь, когда речь идет об однородном диэлектрике, который заполняет все пространство, где создано внешнее поле. В частности:

Определение 9

В случае, когда в однородном диэлектрике с диэлектрической проницаемостью $ε$ находится точечный заряд $Q$ , напряженность электрического поля $\vec{E}$ этого точечного заряда и потенциал $φ$ в $ε$ раз меньше, чем в вакууме. Запишем данное утверждение в виде формул:

$\vec{E} = \frac{1}{4 π ε_{0}} \cdot \frac{Q}{ε r^{3}} \vec{r}, φ = \frac{1}{4 π ε_{0}} \frac{Q}{ε r}$ .
