Электрический ток. Закон Ома

При помещении изолированного проводника в электрическое поле $\overrightarrow{E}$ на свободные заряды $q$ в проводнике будет действовать сила $\overrightarrow{F}=q\overrightarrow{E}$. Это провоцирует возникновение кратковременных перемещений свободных зарядов. Процесс завершается, когда собственное поле электрических зарядов будет компенсировано внешним. Электростатическое поле внутри проводника станет равным нулю.

За направление электрического тока принято брать направление движения положительных свободных зарядов. При наличии электрического поля произойдет возникновение электрического тока в проводнике.

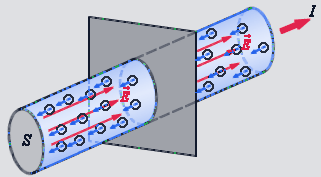

Рисунок $1.8.1.$ Упорядоченное движение электронов в металлическом проводнике и ток $I$. $S$ – площадь поперечного сечения проводника, – электрическое поле.

Законы постоянного тока. Формулы

Разные точки цепи обладают неизменным по времени электрическим полем, исходя из основных законов постоянного тока. То есть в такой цепи оно ассоциируется с замороженным электростатическим полем. Когда электрический заряд перемещается по замкнутой траектории, то работа сил равняется нулю.

Их природа различна. Гальванические элементы или аккумуляторы обладают сторонними силами, возникающими по причине электрохимических процессов. В генераторах это обстоит по-другому: появление сторонних сил возможно при движении проводников в магнитном поле. Источник тока сравним с насосом, перекачивающим жидкость замкнутой гидравлической системы. Электрические заряды внутри источника под действием сторонних сил движутся против сил электростатического поля. Именно поэтому замкнутая цепь может обладать постоянным током.

Перемещаясь по цепи постоянного тока, электрические заряды сторонних сил действуют на источники тока, то есть совершают работу.

Отсюда следует, что ЭДС определяется совершаемой сторонними силами работой при перемещении единичного положительного заряда. ЭДС измеряется в вольтах $\left(В\right)$.

Если по замкнутой цепи движется единично положительный разряд, то работа сторонних сил равняется сумме ЭДС, которая действует в данной цепи с работой электростатического поля, имеющего значение $0$.

Когда единичный положительный заряд перемещается по определенному участку цепи, то работу совершают кулоновские и сторонние силы. Запись работы электростатических сил равняется разности потенциалов $∆{\phi }_{12}={\phi }_1-{\phi }_2$ начальной и конечной точек неоднородного участка. Работу сторонних сил приравнивают к электродвижущей данного участка по закону Ома. Тогда полная работа запишется как:

$U_{12}={\phi }_1-{\phi }_2+{\delta }_{12}$.

Величина $U_{12}$ называется напряжением участка цепи $1-2$. Если данный участок однородный, тогда напряжение фиксируется как разность потенциалов:

$U_{12}={\phi }_1-{\phi }_2$.

В $1826$ году Г. Ом с помощью эксперимента установил, что сила тока $I$, текущая по однородному металлическому проводнику (отсутствие действия сторонних сил), пропорциональна напряжению на $U$ концах проводника.

$I=\frac{1}{R}U$ или $RI=U$, где $R=const$.

Если на участке цепи имеется сопротивление в $1 Ом$, тогда при напряжении $1 В$ во время измерения возникает ток силой $1 А$.

Электрический ток и его характеристики

Существуют устройства, не подчиняющиеся закону Ома. К ним относят полупроводниковый диод или газоразрядную лампу. Металлические проводники имеют отклонения от закона Ома при токах большой силы. Это связано с ростом температуры.

Рисунок $1.8.2$ показывает замкнутую цепь с постоянным током, причем ток цепи $\left(cd\right)$ считается однородным.

Рисунок $1.8.2.$ Цепь постоянного тока.

Исходя из закона Ома $IR=∆{\phi }_{cd}$, участок $\left(ab\right)$ содержит источник тока с ЭДС, равной $\delta$. Тогда для неоднородного участка формула примет вид $Ir=∆{\phi }_{ab}+\delta$. Сумма обоих равенств дает в результате выражение $I(R+r)=∆{\phi }_{cd}+∆{\phi }_{ab}+\delta$. Но $∆{\phi }_{cd}=∆{\phi }_{ba}=-∆{\phi }_{ab}$, тогда $I=\frac{\delta }{R+r}$.

Рисунок $1.8.2$ говорит о том, что $R$ неоднородного тела может быть рассмотрено как внутреннее сопротивление источника тока. Тогда $\left(ab\right)$ участок будет являться внутренним участком источника.

Сила тока короткого замыкания является максимальной, получаемой от источника с ЭДС и внутренним сопротивлением $r$. Если внутренне сопротивление мало, тогда ток короткого замыкания может вызвать разрушение электрической цепи или источника.

Чтобы при превышении допустимых значений силы тока не произошло короткого замыкания, используют внешнее сопротивление. Если сопротивление $r$ равняется сумме внутреннего и внешнего сопротивления источника, сила тока не будет превышать норму.

При наличии разомкнутой цепи разность потенциалов на полюсах разомкнутой батареи равняется ее ЭДС. Когда внешнее $R$ включено и ток $I$ подается через батарею, то разность потенциалов на полюсах запишется, как $∆{\phi }_{ba}=\delta -Ir$.

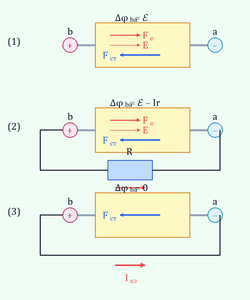

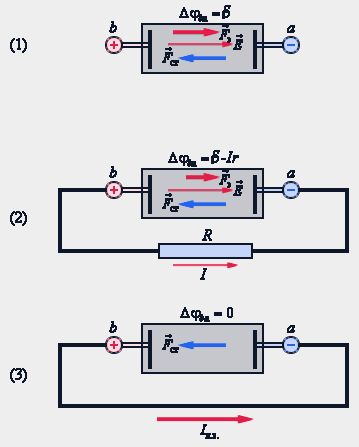

Рисунок $1.8.3$ дает точное схематическое изображение источника постоянного тока с ЭДС, равной $\delta$, внутренним $r$ в трех режимах: «холостой ход», работа на нагрузку, режим короткого замыкания. $\overrightarrow{E}$ является напряженностью внутри электрического поля внутри батареи, $a$ – силами, действующими на положительные заряды, $\overrightarrow{F_{ст}}$– сторонней силой. Исчезновение электрического поля возникает при коротком замыкании.

Рисунок $1.8.3.$ Схематическое изображение источника постоянного тока: $1$ – батарея разомкнута;
$2$ – батарея замкнута на внешнее сопротивление $R$; $3$ – режим короткого замыкания.

Вольтметр и амперметр

Подключение к цепи производится параллельно. Каждый из приборов такого типа имеет внутреннее сопротивление $R_B$. Чтобы перераспределение токов не было заметно, нужно проследить за тем, чтобы внутреннее сопротивление было больше, чем на участках подключаемой цепи. На рисунке $1.8.4$ изображена такая цепь, тогда данное условие можно записать как $R_B\gg R_1$.

Это означает, что ток $I_B=\frac{∆{\phi }_{cd}}{R_B}$, протекающий через вольтметр, меньше тока $I=\frac{∆{\phi }_{cd}}{R_1}$, проходящего по заданному участку цепи.

Внутри прибора также не действуют сторонние силы, поэтому разность потенциалов его клемм совпадет со значением напряжения. Отсюда следует, что вольтметр измеряет напряжение.

Его подключение к цепи производится последовательно для прохождения всего измеряемого тока. Внутреннее сопротивление прибора обозначается как $R_A$. В отличие от вольтметра должно иметь малые значения относительно полного сопротивления цепи. На рисунке $1.8.4$ показано, что сопротивление амперметра подходит к условию $R_A\ll (r+R_1+R_2)$. При включении прибора ток в цепи не должен изменяться.

Измерительные приборы подразделяют на стрелочные и цифровые, последние из которых являются сложными электронными устройствами и способны давать максимально точные значения при измерении.

Рисунок $1.8.4.$ Включение амперметра $\left(А\right)$ и вольтметра $\left(В\right)$ в электрическую цепь.
